Descrição:
Equipamento eletrônico destinado a partida de motores de indução trifásicos, com objetivo de reduzir os picos de corrente durante a partida.
Soft Start WEG
Aplicações para Soft Start
Partida suave de motores em aplicações de:
- Bombiamento de fluídos;
- Ventilação, exaustão;
- Compressores;
Possibilita redução de picos de corrente de partida, podendo ainda monitorar correntes de trabalho, gerando falhas de sobrecarga, falta de fase, desbalanceamento de corrente, perda de corrente, fuga a terra, sequência de fase e muitas outras.
Possibilita ainda a programação de parada por rampa de desaceleração, evitando danos causados por golpe de ariete em tubulações de bombiamento de fluidos.
É possível ainda realizar partidas de vários motores com uma única Soft Start, sendo assim necessário um painel de automação com contatoras de seleção de cada motor e contatoras de bypass.
Eletrônica empregada:
Cartão de controle microcontrolado com entradas digitais, saídas digitais, interface IHM, portas de comunicação CANOpen, PROFIBUSS, ETHERNET e muitas outras, permitindo a programação de dados de placa do motor, tempos de rampa de aceleração e desaceleração, parada por corrente contínua, limites de corrente de partida e muitos outras funções.
Cartão de Controle Microcontrolado
Utilização de módulos de potência tiristores, permitindo o controle da tensão de saída através do atraso do ângulo de disparo dos GATE’s.
Módulo tiristor de potência
Contatora interna ou externa de by-pass, aumentando a vida útil dos módulos tiristores e em alguns casos a partida de vários motores com uma única Soft Start.
Sensores de corrente (TC) permitindo o controle de corrente nas partidas e paradas e a monitoração do motor durante funcionamento, realizando o desarme por sobrecorrente ou sobrecarga.
Funcionamento de uma Soft Start
Início da partida através de uma entrada digital, ou comando via IHM, ou até mesmo via rede de comunicação, gerando os disparos dos gate’s com ângulo inicial de 180º, onde a tensão de saída é praticamente 0 VAC, diminuindo o ângulo conforme a rampa de aceleração, ocasionando o aumento da tensão de saída e consequentemente o aumento da rotação do motor.

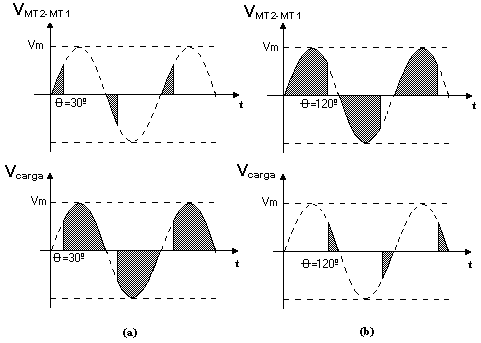

Sinais de tensão durante a partida
Pode ser realizada partida por rampa ou por limite de corrente, sendo:
- Rampa: Definida a aceleração através de trimpot ou parâmetro, realizando a aceleração conforme tempo programado, sendo estendido caso ocorra bloqueio por limite de corrente;
- Limite de corrente: A tensão de saída é limitada pelo valor da corrente no motor comparado a um valor pré-ajustado via trimpot ou parâmetro, sendo o tempo de partida definido pelo conjugado do motor.
Nas paradas podem ser adotados vários métodos, que são:
- Parada por inércia: Durante a parada a soft start apenas retira a tensão do motor, permitindo que pare sozinho;
- Parada por rampa: Neste caso a soft start realiza a redução da tensão de saída conforme tempo pré programado via trimpot ou parâmetro, reduzindo nos casos de bombas o golpe de ariete;
- Parada por corrente contínua: Neste, a soft start aplica uma tensão contínua (CC) com controle de duração e intensidade, realizando a frenagem do motor no menor tempo possível.
